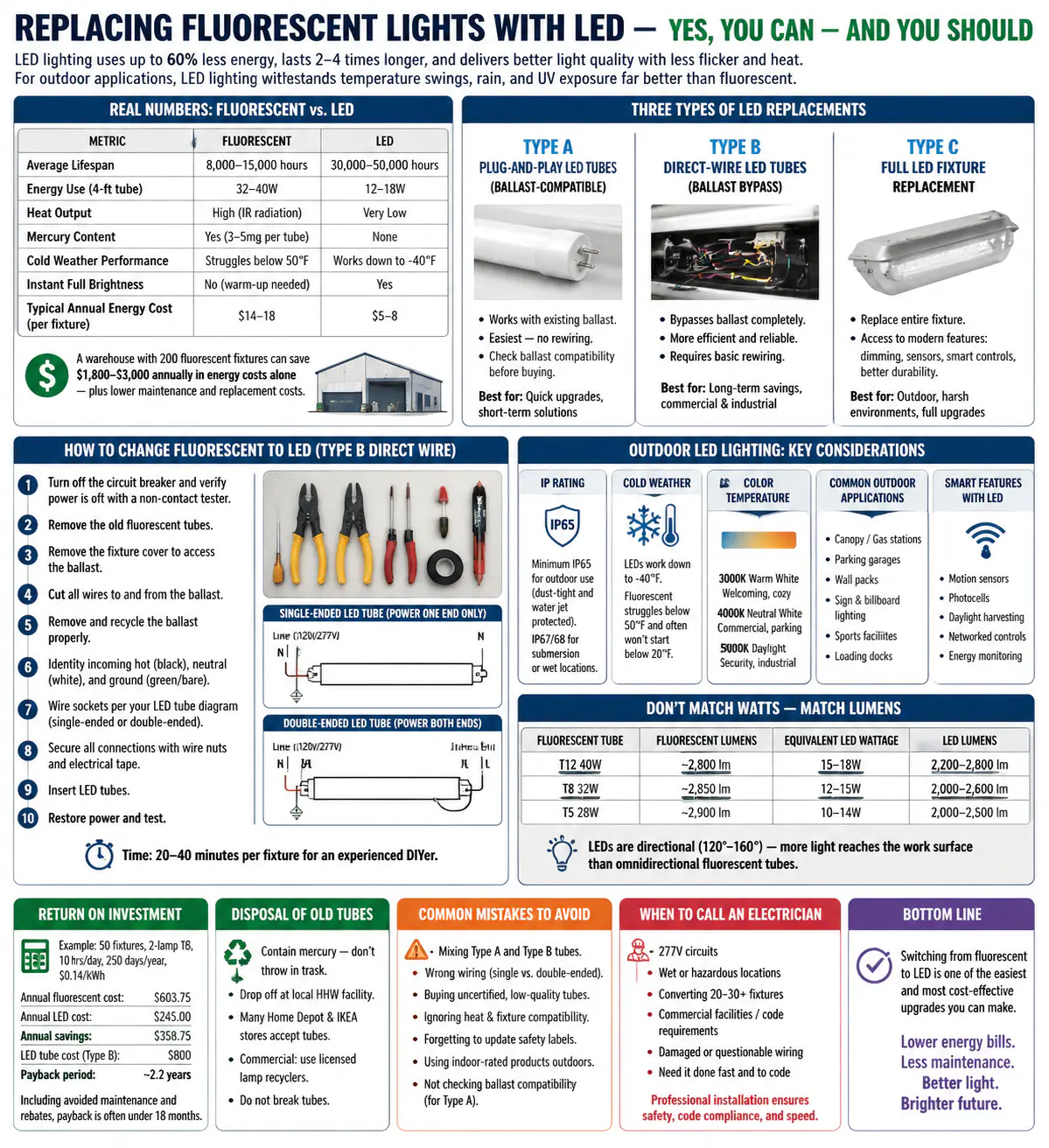

Sådan ændres fluorescerende til LED: Fuld konverteringsvejledning

Det korte svar: Ja, du kan erstatte fluorescerende lys med LED - og du bør

At skifte fra fluorescerende til LED er en af de mest ligetil opgraderinger, du kan lave til ethvert rum - uanset om det er indendørs eller udendørs. Processen involverer enten at udskifte hele armaturet eller bruge et kompatibelt LED-rør i dit eksisterende fluorescerende hus. De fleste husejere og facility managers gennemfører en grundlæggende konvertering på under 30 minutter pr. armatur, uden at der i mange tilfælde kræves en elektriker.

LED-belysning bruger op til 60 % mindre energi end lysstofrør , holder 2 til 4 gange længere og giver bedre lyskvalitet med mindre flimmer og varme. Til udendørs applikationer er fordelene endnu mere udtalte - udendørs LED-belysning modstår temperatursvingninger, regn og UV-eksponering langt bedre end fluorescerende alternativer.

Denne guide guider dig gennem hvert trin i konverteringsprocessen, og dækker indendørs og udendørs scenarier, de tilgængelige typer LED-udskiftninger, omkostningsbesparelser og almindelige fejl, der skal undgås.

Hvorfor folk skifter: Reelle tal bag LED-konvertering

Før du dykker ned i vejledningen, hjælper det at forstå, hvad der faktisk er på spil. Baggrunden for at skifte er ikke kun teoretisk - energi- og vedligeholdelsesbesparelserne er veldokumenterede på tværs af bolig- og erhvervsmiljøer.

Et kommercielt lager med 200 fluorescerende armaturer kan forvente at reducere sin elregning for belysning med $1.800 til $3.000 årligt efter konvertering til LED - og det tal tager ikke højde for reducerede omkostninger til vedligeholdelsesarbejde og erstatningsrør.

Tre typer LED-erstatninger til lysstofrør

Ikke alle LED-konverteringer er ens. Før du køber noget, skal du vide, hvilken tilgang der passer til dit eksisterende inventar og dit budget. Der er tre hovedruter.

Type A: Plug-and-Play LED-rør (ballast-kompatible)

Disse LED-rør er designet til at fungere med din eksisterende fluorescerende ballast. Du trækker blot det gamle lysstofrør ud og indsætter det nye LED-rør - ingen omledning er nødvendig. Dette er den hurtigste og enkleste konverteringsmetode.

Fangsten: ballaster slides over tid, og når de svigter, skal du enten udskifte ballasten (hvilket øger omkostningerne) eller skifte til et type B-rør. Det er heller ikke alle LED-rør, der er kompatible med enhver ballast. Tjek altid producentens kompatibilitetsliste før køb.

Type B: LED-rør med direkte ledning (Ballast Bypass)

Denne metode omgår ballasten fuldstændigt ved at omkable armaturet til direkte forbindelse til netspænding (120V eller 277V). Ballasten fjernes eller efterlades på plads, men frakobles. Type B-rør er mere energieffektive end Type A, fordi de eliminerer effekttab forårsaget af ballasten.

Dette er den foretrukne langsigtede løsning til de fleste kommercielle og industrielle omgivelser. Den indledende opsætning kræver grundlæggende elektrisk arbejde - at slukke for strømafbryderen, fjerne ballastledningerne og forbinde stikkets ledninger direkte til strømforsyningen - men når det er gjort, eliminerer du fremtidige omkostninger til udskiftning af ballast fuldstændigt.

Type C: Fuld armaturudskiftning (LED-klare armaturer)

Nogle gange er det bedste træk at udskifte hele det fluorescerende hus med et nyt LED-specifikt armatur. Dette er især relevant for udendørs LED-belysning, hvor du ønsker IP-klassificerede kabinetter designet fra bunden til LED-drivere frem for eftermonterede fluorescerende huse, der muligvis ikke giver tilstrækkelig fugt- eller stødbeskyttelse.

Fuld udskiftning af armaturet koster mere på forhånd, men giver dig adgang til funktioner som integreret dæmpning, bevægelsessensorer, smarte kontroller og specialbygget termisk styring - alt dette forlænger LED's levetid og maksimerer energibesparelser.

Trin-for-trin: Sådan ændres fluorescerende til LED (direkte ledning af type B)

Type B ballast bypass-metoden er den mest holdbare og bredt anbefalede tilgang. Her er præcis, hvordan du gør det for en standard 4-fods T8 eller T12 fluorescerende armatur.

Hvad du skal bruge

• Type B LED T8-rør (et pr. lampespalte)
• Trådskærere og trådafstrygere
• Trådmøtrikker eller håndtagsforbindelser
• Elektrisk tape
• Flathead og Phillips skruetrækkere
• Berøringsfri spændingstester
• Stige (hvis loftmonteret)

Konverteringsprocessen

1. Sluk for afbryderen — Arbejd aldrig på et live-armatur. Brug din berøringsfri spændingstester til at bekræfte, at der ikke er strøm på armaturet, før du rører ved nogen ledninger.
2. Fjern de gamle lysstofrør ved at dreje dem 90 grader og glide ud af gravstensfatningerne.
3. Fjern armaturets dæksel eller diffuserpanelet for at få adgang til ballastrummet.
4. Find ballasten - det er en rektangulær kasse, normalt sort eller grå, med flere ledninger, der kommer ud af begge ender.
5. Klip alle ledninger, der går til og fra ballasten, og efterlad nok ledningslængde på armaturets side til at arbejde med (mindst 4-6 tommer).
6. Fjern ballasten fra armaturet ved at skrue dens monteringsskruer af. Sæt det til side til korrekt genbrug - ballaster kan indeholde PCB.
7. Identificer de indkommende varme (sort), neutrale (hvide) og jordede (grønne eller blottede kobber) ledninger fra loft-/vægforsyningen.
8. Tilslut den varme ledning til indgangssiden af ​​en lampefatning i hver ende af armaturet. Tilslut neutralen til den anden stikdåse i hver ende. Den nøjagtige ledningsføring afhænger af, om dit LED-rør er enkelt-ende eller dobbelt-ende - følg altid ledningsdiagrammet, der følger med dit specifikke LED-rør.
9. Fastgør alle tilslutninger med ledningsmøtrikker og omslut dem med elektrisk tape.
10. Indsæt de nye LED-rør, genskab strømmen ved afbryderen, og test.

Samlet tid for en erfaren DIYer: 20 til 40 minutter pr . Hvis du laver en stor batch, bliver processen hurtigere med øvelse.

Udendørs LED belysning : Særlige overvejelser ved udskiftning af fluorescerende

Udendørs miljøer introducerer variabler, der ikke eksisterer indendørs - fugt, ekstreme temperaturer, insekter, UV-nedbrydning og fysisk påvirkning. Udendørs LED-belysning skal vælges med disse faktorer i tankerne, og et simpelt rørskift er sjældent nok.

IP-klassificering: Den vigtigste specifikation for udendørsarmaturer

IP-klassificeringer (Ingress Protection) fortæller dig, hvor godt et armatur modstår støv og vand. Til udendørs LED-belysning har du som minimum brug for IP65 , hvilket betyder, at armaturet er støvtæt og beskyttet mod vandstråler fra enhver retning. Våde eller nedsænkede miljøer (som springvandsbelysning eller underjordiske installationer) kræver IP67 eller IP68.

Fluorescerende armaturer designet til udendørs brug har typisk også IP-klassificeringer, men mange ældre installationer bruger lysstofrør i overdækkede områder, hvor de kun er delvist beskyttede. Når du udskifter disse, skal du vurdere, om det eksisterende hus giver tilstrækkelig beskyttelse, eller om en fuldstændig udskiftning af armaturet er berettiget.

Præstation i koldt vejr

Et af de mest overbevisende argumenter for udendørs LED-belysning i kolde klimaer er temperaturydelse. Lysstofrør mister betydeligt lumenoutput under 50°F (10°C) og starter ofte slet ikke under 20°F (-7°C). Dette er grunden til, at fluorescerende udendørsbelysning i parkeringshuse, kølerum og nordlige klimaer historisk set har været plaget med problemer med langsom start og dæmpet output.

Kvalitet udendørs LED-belysning fungerer pålideligt ned til -40°F (-40°C) uden opvarmningstid. Dette er ikke en mindre forbedring - det er en grundlæggende kapacitetsforskel, der gør LED til det eneste praktiske valg til udendørs applikationer i kolde omgivelser.

Almindelige udendørsapplikationer, hvor fluorescerende-til-LED-opgraderinger er lavet

• Baldakin belysning (tankstationer, gennemkørsler, læssebroer): Udskiftning af fluorescerende baldakinlamper med LED baldakinarmaturer reducerer typisk energiforbruget med 50-65 % og eliminerer den hyppige udskiftning af lamper, der plagede ældre fluorescerende baldakinsystemer.
• Parkeringshus belysning : Lysstofrørsbelysning i garager er et vedligeholdelsesmareridt på grund af fugt- og temperaturvariationer. LED-damptætte armaturer klassificeret IP65 eller bedre løser dette problem, mens de leverer bedre farvegengivelse af sikkerhedsmæssige årsager.
• Ydervægspakker : Mange ældre erhvervsbygninger bruger fluorescerende vægpakker. LED-vægpakkeudskiftninger giver den samme eller bedre belysning til en brøkdel af energiforbruget.
• Skiltning og tavlebelysning : Lysstofrør bag lysskilte udskiftes med LED-stribelys eller LED-rørsækvivalenter for mere jævn belysning og langt lavere vedligeholdelsesfrekvens.
• Sportsfaciliteter og udendørs arenaer : Lysstofarmaturer med høj output på sportspladser udskiftes med LED-flood-lys, der giver bedre retningsbestemmelse, reducerer lysspild og forbedrer markbelysningens ensartethed.

Valg af den rigtige farvetemperatur til udendørs LED-belysning

Farvetemperatur, målt i Kelvin (K), påvirker, hvordan udendørsrum ser ud og føles. Til udendørs LED-belysning er de mest almindelige valg:

• 3000K (varm hvid) : God til boligområder udendørs, restauranter, gæstfrihed. Skaber en indbydende, behagelig atmosfære.
• 4000K (neutral hvid) : Populær til parkeringspladser, kommercielle eksteriører og detailmiljøer. Afbalancerer synlighed med æstetik.
• 5000K (dagslys/køl hvid) : Almindelig i sikkerhedsbelysning, sportsfaciliteter og industrielle udendørsområder, hvor maksimal synlighed er prioriteret.

De fleste fluorescerende udendørslys var i 4100K-området. Når du udskifter dem, vil en matchning eller en lille sænkning af farvetemperaturen (til 4000K) give sammenlignelig eller forbedret visuel klarhed og samtidig reducere den barske, sterile kvalitet af ældre fluorescerende installationer.

Forstå lumen: Match ikke bare watt

En af de mest almindelige fejl, der begås under fluorescerende-til-LED-konverteringer, er at købe en LED-erstatning baseret på watt i stedet for lumen. Fordi LED'er er dramatisk mere effektive, kan et 15W LED-rør producere det samme eller større lysudbytte som et 32W lysstofrør. Matchende watt betyder, at du ender med et meget lysere rum end beregnet - eller mere sandsynligt, at du bruger for meget på LED'er, du ikke har brug for.

Brug denne generelle tommelfingerregel for 4-fods rør:

Husk også, at LED'er er retningsbestemte lyskilder. Lysstofrør udsender lys i alle retninger (360°), så en del af deres output går til spilde ved at hoppe af reflektorer eller ind i loftets hulrum. Et LED-rør, der leder lyset nedad ved 120° til 160°, leverer dets lumen mere effektivt til arbejdsfladen, hvilket betyder en LED med lavere lumen giver ofte samme eller bedre belysning på gulvet eller skrivebordet .

Ballastkompatibilitet: Hvad skal du tjekke, før du køber

Hvis du har besluttet dig for at gå Type A plug-and-play-ruten - i det mindste som et første skridt - er ballastkompatibilitet afgørende. Ikke alle elektroniske forkoblinger fungerer med alle LED-rør, og brug af en inkompatibel kombination kan forårsage flimren, summende, for tidlig LED-fejl, eller at røret simpelthen ikke tænder.

Sådan tjekker du kompatibilitet:

• Find ballastmærket og modelnummeret (trykt på ballastetiketten inde i armaturet).
• Besøg LED-rørproducentens hjemmeside og slå deres kompatibilitetsdiagram op - de fleste velrenommerede mærker udgiver disse.
• Tjek, om din ballast er øjeblikkelig start, programmeret start eller dæmpning - nogle LED-rør fungerer kun med specifikke ballasttyper.
• Hvis ballasten er mere end 10 år gammel, er det alligevel ofte den klogere økonomiske beslutning at omgå den (type B), da udskiftning af en mislykket ballast koster 20-60 USD alene i dele.

Magnetiske forkoblinger - som findes i ældre T12-armaturer - er næsten aldrig kompatible med moderne LED-rør og skal omgås, eller armaturet skal udskiftes helt.

Beregning af dit investeringsafkast

De økonomiske argumenter for at skifte er stærke, men den nøjagtige tilbagebetalingsperiode afhænger af din nuværende elpris, daglige driftstimer og antallet af inventar involveret. Sådan løser du det.

Eksempelscenarie: Et kontor med 50 lysstofrør med to lamper, der hver bruger to 32W T8-rør (plus et ballasttab på ca. 5W pr. armatur), der kører 10 timer om dagen, 250 dage om året, til $0,14/kWh.

• Nuværende omkostninger til fluorescerende energi : 50 armaturer × 69W × 2.500 timer × $0,14 = $603,75/år
• LED energiomkostninger : 50 armaturer × 28W × 2.500 timer × $0,14 = $245/år
• Årlige besparelser : ~$358/år alene i energi
• LED-rør omkostninger : 100 rør × $8 gennemsnit = $800 (Type B, gør-det-selv installation)
• Tilbagebetalingsperiode : ~2,2 år, hvorefter alle besparelser går direkte på bundlinjen

Tag hensyn til undgåede ballastudskiftninger (hvert 7.-10. år til $25-60 hver) og udskiftninger af lysstofrør (hvert 2.-3. år), og den faktiske tilbagebetalingsperiode er ofte under 18 måneder. Mange forsyningsselskaber tilbyder også rabatter for kommercielle LED-opgraderinger, der yderligere reducerer forudgående omkostninger - nogle gange med 30-50%.

Bortskaffelse af gamle lysstofrør: Håndteres med forsigtighed

Lysstofrør indeholder kviksølv - et giftigt tungmetal - og kan ikke smides i almindeligt affald i de fleste jurisdiktioner. Hvert standard 4-fods T8-rør indeholder ca 3,5 til 5 milligram kviksølv , hvilket er nok til at forurene en lille vandmasse.

Muligheder for korrekt bortskaffelse omfatter:

• Aflevering på et lokalt indsamlingssted for farligt affald (HHW) - de fleste kommuner kører disse programmer, ofte gratis.
• Forhandlere af boligforbedring som Home Depot og IKEA accepterer brugte lysstofrør til genbrug mange steder.
• Kommercielle faciliteter bør arbejde med en autoriseret lampe genbruger - tjenester som Veolia eller Clean Harbors tilbyder mail-tilbage- eller afhentningsprogrammer.
• Knæk ikke rør under fjernelse eller bortskaffelse - hvis et rør går i stykker, ventiler området øjeblikkeligt og følg EPA's retningslinjer for oprydning for kviksølvspild.

Smarte funktioner tilgængelige i moderne udendørs LED-belysningssystemer

En af de undervurderede fordele ved at skifte til LED - især til udendørs LED-belysning - er adgang til smarte kontroller, der simpelthen ikke var praktiske med fluorescerende teknologi. Fluorescerende lamper nedbrydes hurtigt ved hyppig skift og dæmpes ikke godt, hvilket gør dem dårligt egnede til sensordrevne eller netværksforbundne lysstyringssystemer.

Bevægelses- og belægningsføling

Udendørs LED-armaturer med integreret PIR (passiv infrarød) eller mikrobølgebevægelsessensorer kan dæmpe til 10-20 % i ledige perioder og rampe op med det samme, når nogen kommer ind i området. På parkeringspladser og gangbroer sparer denne tilgang typisk en ekstra 30–50 % oven i LED-energibesparelserne .

Dagslyshøst og fotoceller

Udendørs LED-belysning med indbyggede fotoceller eller DALI/0-10V dæmpningsindgange kan reagere på omgivende lysniveauer, hvilket automatisk reducerer output i skumrings-/daggryperioder eller på overskyede dage, hvor naturligt lys giver delvis belysning. Dette er især nyttigt til baldakinbelysning og overdækkede udendørsrum.

Netværksforbundne lysstyringer

Udendørs LED-belysningssystemer til virksomheder – fra producenter som Acuity Brands, Signify (tidligere Philips) og Cree Lighting – kan forbindes til centraliserede administrationsplatforme, der overvåger energiforbrug, planlægger dæmpningsprofiler, registrerer armaturetsfejl og genererer vedligeholdelsesrapporter. For store campusser, kommuner eller industrianlæg, der administrerer hundredvis eller tusindvis af udendørs inventar, kan dette synlighedsniveau reducere vedligeholdelsesomkostningerne med 25-40 % årligt.

Almindelige fejl, der skal undgås under fluorescerende-til-LED-konvertering

Selv en ligetil LED-konvertering kan gå galt, hvis du ikke er klar over faldgruberne. Det er de problemer, der opstår oftest.

• Blanding af Type A og Type B rør i samme armatur : Hvis du omgår ballasten for en sokkel, men lader den være aktiv for en anden, skaber du en farlig ledningstilstand. Brug altid den samme type i et enkelt armatur.
• Verificerer ikke enkelt-ende vs. dobbelt-ende ledninger : Type B-rør kommer i konfigurationer med enkelt ende (strøm kommer kun fra den ene ende) og dobbelt ende (strøm kommer fra begge ender). Ledning af et enkelt-endet rør som et dobbelt-endet rør, eller omvendt, er en brand- og stødfare.
• Køber billige, ucertificerede LED-rør : Billige LED-rør uden UL-, ETL- eller DLC-certificering kan flimre, svigte for tidligt eller skabe usikre elektriske forhold. Specielt til udendørs LED-belysning skal du sørge for, at armaturet og driveren bærer passende IP- og sikkerhedscertificeringer.
• Ignorerer armaturets termiske miljø : LED levetid er meget følsom over for varme. Installation af høj-output LED'er i lukkede armaturer uden tilstrækkelig termisk styring kan reducere LED's levetid fra 50.000 timer til mindre end 15.000 timer. Kontroller altid armaturets kompatibilitetsklassificeringer.
• Glemte at opdatere sikkerhedsmærkater på konverterede armaturer : Efter en ballastbypass-konvertering beskriver armaturets originale ledningsmærkat ikke længere kredsløbet nøjagtigt. I kommercielle omgivelser er det en god praksis at tilføje en ny etiket, der noterer konverteringstypen og lampekravene, og det kan være påkrævet af lokale elektriske regler.
• Undervurderer udendørs specifikke krav : Brug af et indendørs-klassificeret LED-rør eller -driver i en udendørs applikation - selv en delvist overdækket - kan føre til fugtindtrængning, driverfejl og for tidlig lampedød. Brug altid armaturer, der er klassificeret til de faktiske miljøforhold.

Hvornår skal man ringe til en elektriker i stedet for at lave selv ombygningen

De fleste Type A-konverteringer og mange Type B-konverteringer er inden for rækkevidde af en kompetent gør-det-selv-mand, som er komfortabel med at arbejde med husholdningsledninger. Når det er sagt, er der situationer, hvor ansættelse af en autoriseret elektriker er det rigtige opkald.

• Du arbejder med 277V-kredsløb (almindelig i kommercielle bygninger) i stedet for standard 120V-boligkredsløb.
• Armaturet er på et vådt eller farligt sted, der kræver ledningsarbejde eller specielle indkapslinger.
• Du konverterer mere end 20-30 armaturer og vil have arbejdet udført hurtigt og til at kode.
• Anlægget er kommercielt, og lokale regler kræver licenseret elektrisk arbejde for enhver armaturændring.
• Du opdager ledninger, der ser beskadiget, korroderede eller forkert installeret i de eksisterende armaturer.

Elektrikere opkræver typisk $50-120/time afhængigt af region. Til en stor kommerciel ombygning tilbyder mange el-entreprenører priser pr. armatur for LED-eftermontering, der kan gøre professionel installation omkostningskonkurrencedygtig, når der tages højde for bulk-købekraft og -hastighed.
